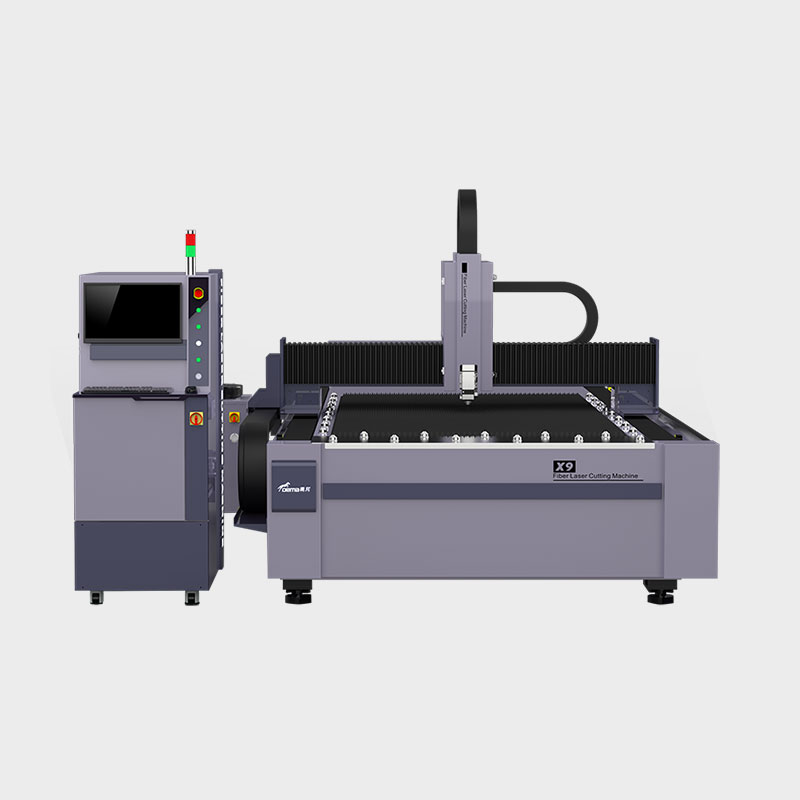

Demaindustry-X9-3015配置表 Engraving & Laser Cutting Work Machine | |
2020款-X9-3015 | |
功能特性： | |
外形尺寸 | 4720mm*2500mm*2215mm |
加工尺寸 | 1500mm*3000mm |
机床床身 | 板焊床身 |
机床处理 | 高温回火 |
控制系统 | 上海柏楚 |
激光头 | |
激光器 | Max连续激光发生器 |
X/Y传动形式 | （台湾YYC）研磨齿条 |
Z传动形式 | （台湾PMI）滚珠丝杠 |
传动电机 | 高精密伺服 |
传动导轨 | 重载式高精密研磨导轨 |
传动减速 | 法兰减速机 |
冷水机 | 双温双控控冷水机 |
电器元件 | 法国施耐德 |
空调 | 工业级恒温空调 |
气动元器件 | 亚德客高压电磁阀 |
比例阀 | 日本SMC |
润滑注油 | 自动油泵 |
排烟 | 分区独立排烟 |
控制柜 | 独立控制柜 |
工作电压 | AC380/50HZ |
最高移动速度 | 90m/min |
最大工作速度 | 40m/min |
整机质量 | 4500KG |
|
|
|
|
|
|
X9【功能特性】
■ 一款工业光纤激光机，适合金属切割加工。
■ 采用整体板材焊接结构，成形后整机热处理后一次性精加工成形。
■ 整机采用独特的齿条双驱结构，提高了机床的稳定性和同步性。
■ 采用进口材料制成的高柔性电缆，保证机床在长期反复的运行中，不易被折断。
■ 配备工业级控制系统，保证机床高速情况下运转，精细无锯齿波纹，轮廓清晰。
■ 配备国内领先的创鑫激光器。
X9的创鑫激光器
技术参数
| 光学特性参数表 | ||||||
| 序号 | 特性 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 1 | 工作模式 | 连续/ 脉冲 | ||||
| 2 | 偏振 | 随机 | ||||
| 3 | 输出功率 MFSC-3000W | 100% 连续 | 3000 | W | ||
| 4 | 输出功率 MFSC-4000W | 100% 连续 | 4000 | W | ||
| 5 | 输出光功率调节范围 | 5 | 100 | % | ||
| 6 | 中心波长 | 100% 连续 | 1070 | 1080 | 1090 | nm |
| 7 | 光谱带宽（3dB） | 100% 连续 | 3 | 4 | nm | |
| 8 | 短期功率稳定性 | 100% 连续＞1h | 1 | 2 | % | |
| 9 | 长期功率稳定性 | 100% 连续＞24h | 3 | 5 | % | |
| 10 | 光束质量（BPP） | 50u-QBH输出 | 1.0 | 1.4 | mm*mard | |
| 100u-QBH输出 | 2.8 | 3.6 | ||||
| 11 | 激光开启时间 | 10% → 90% 输出 | 100 | 150 | μs | |
| 12 | 激光关闭时间 | 90% → 10% 输出 | 100 | 150 | μs | |
| 13 | 功率调制频率 | 100% 输出 | 5 | KHz | ||
| 14 | 指示红光功率 | 100% 输出 | 200 | μW | ||
| 15 | 输出光纤线缆长度 | 15 | m | |||
| 16 | 输出光纤弯曲半径 | 200 | mm | |||
| 17 | 输出方式 | 标准QBH(LOC) | ||||
| 一般特性参数表 | ||||||
| 序号 | 特性 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 1 | 工作电压 | 360 | 380 | 410 | VAC | |
| 2 | 额定功耗MFSC-3000W | 100% 输出 | 12 | KW | ||
| 3 | 额定功耗MFSC-4000W | 100% 输出 | 16 | KW | ||
| 4 | 工作环境温度 | 10 | 40 | ℃ | ||
| 5 | 工作环境相对湿度 | 10 | 85 | % | ||
| 6 | 冷却方式 | 水冷 | ||||
| 7 | 存贮温度 | -10 | 60 | ℃ | ||
| 8 | 整机尺寸 | 640*1000*700 | mm | |||
| 9 | 整机重量 | 200±20 | kg | |||
